PIC 計測アダプター＆データロガーを作ろう

〜 プロジェクト ひとりでできるもん！ 〜

-----------------------------------------------------------------

温度測定ユニットのケースへの収容

　キットに付属のユニットをそのまま使うと、測定部と電池が暴露したままで、収まりが悪いです。この問題を改善するため、温度測定ユニットをケースに収納し、併せて電源スイッチを取り付けたとの報告がありました。

　この例では、測定ユニットの EIA-232 コネクタと温度センサ LM35D 、調整用半固定抵抗、電池を収納の対象としています。

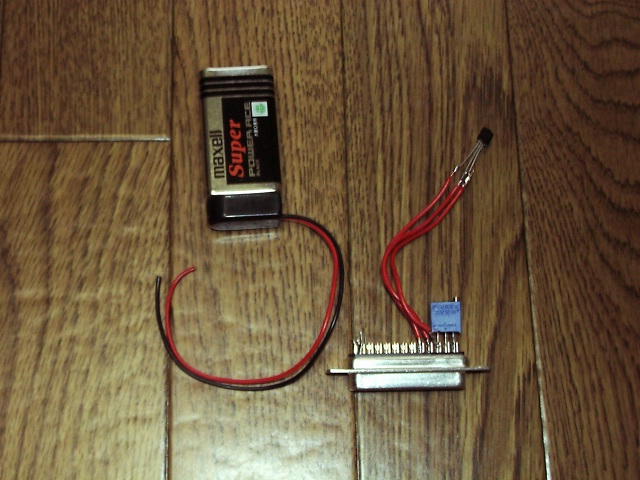

[コネクタと温度センサ LM35D 、調整用半固定抵抗、電池 の図]

　別途用意する部品は次の通りです。

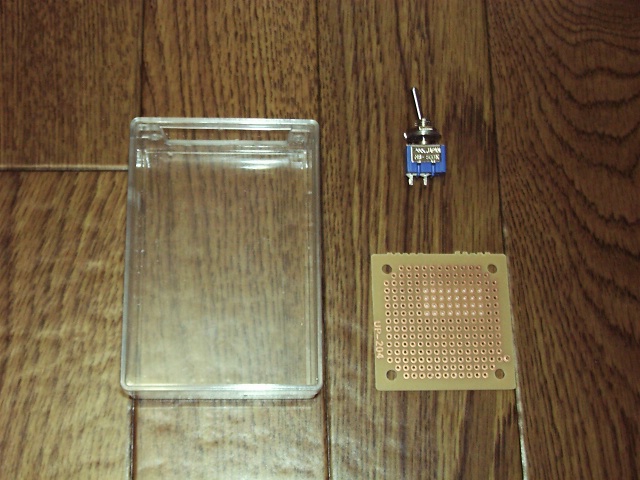

[アクリルケース、スイッチ、ユニバーサル基板 の図]

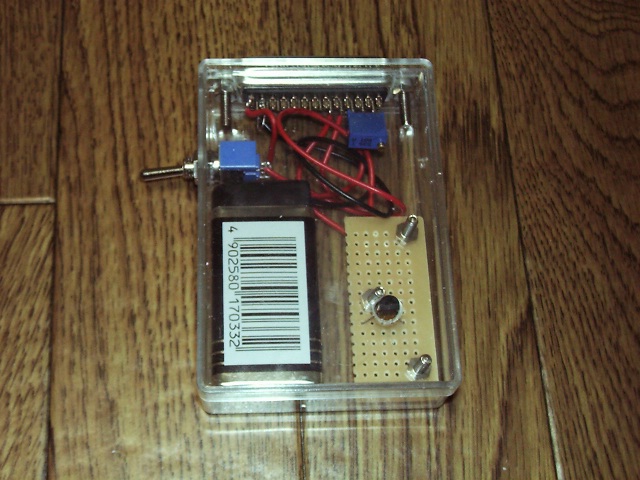

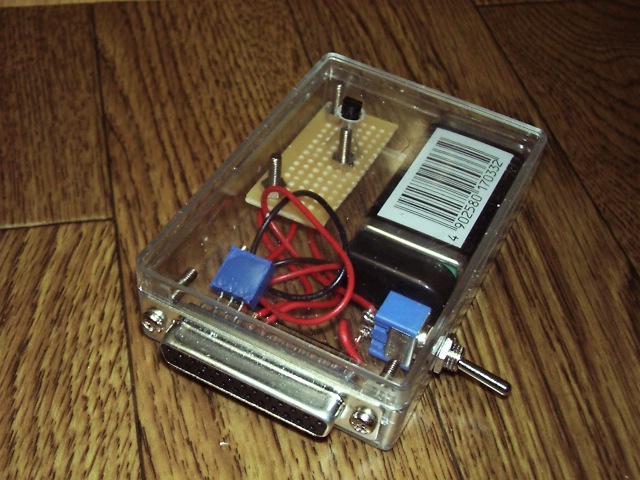

　完成するとこの通り。すっきりまとまります。
[R3 も干渉もしませんの図] [R3 も干渉もしませんの図]
