PIC 計測アダプター＆データロガーを作ろう

〜 プロジェクト ひとりでできるもん！ 〜

-----------------------------------------------------------------

トランジスタ取り付けの裏ワザ

　3 端子レギュレータやトランジスタの取り付けを簡単にする方法について報告がありました。

　基板の部品面ではなく、ハンダ面から取り付けます。基板はケースの高さの真中にあるので、ハンダ面側にも部品面側と同じ空間があります。そして、そこには、他の部品はありません。細かい作業やハンダ付けが苦手な方、大股開きや M 字開脚なんて下品なことができない方には、とってもおすすめです。

　取り付けの手順は次の通りです。
  1. トランジスタの足を少し広げて基板のハンダ面側に差し込みます。
  2. ハンダ面側からハンダ付けします。部品面側は、ハンダが乗りません。
  3. トランジスタの足を折って部品を寝かせます。
　この方法のオイシイところは、次の通りです。
　なお、工作に当たっては次の点に注意して下さい。

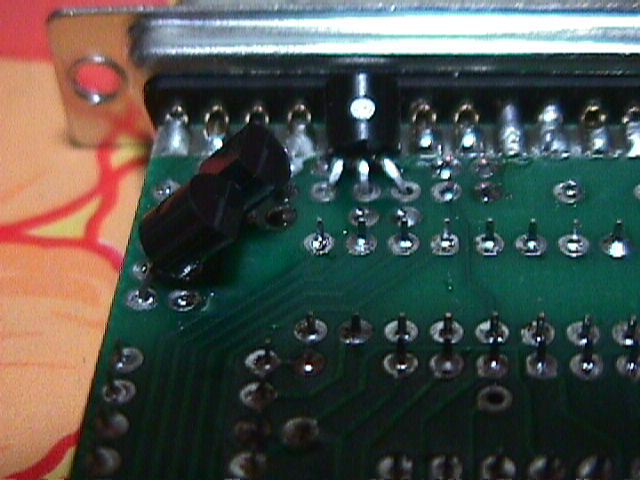

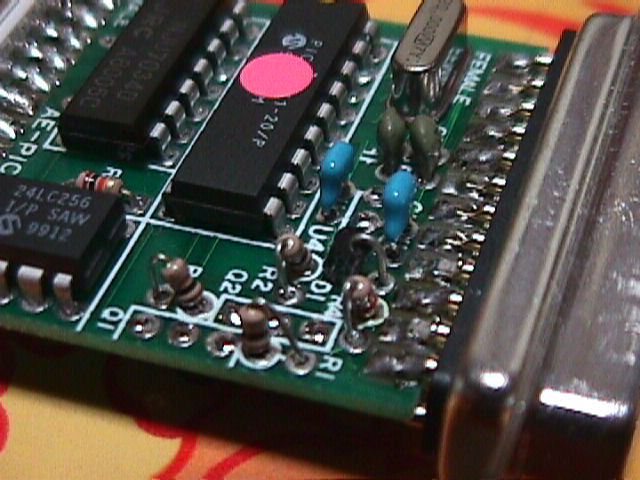

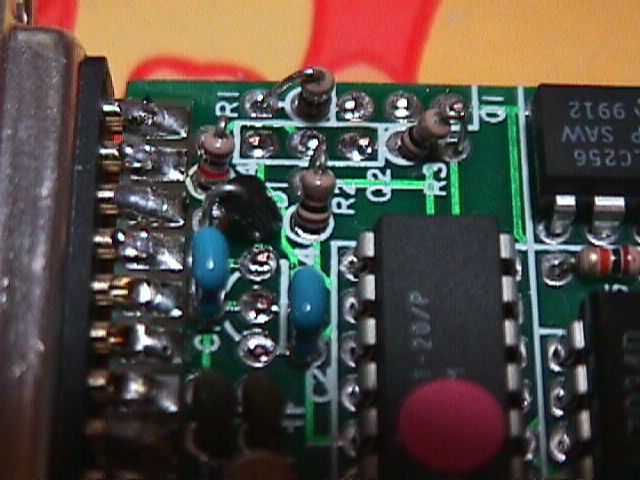

[ハンダ面に取り付けましたの図] [部品面もスッキリの図] [R3 も干渉もしませんの図]
　この写真の工作例では、一度、部品面に取り付けた後、蓋が閉まらずにハンダ面に付けなおしたそうです。そのため、トランジスタが短足ぎみでキチンと寝ていませんが、蓋はちゃんと閉まるとのことです。正攻法で失敗した方も回復のチャンスがある実例なので、試してみてください。

　ありがとね しおちゃん。
-----------------------------------------------------------------
