紫外線計を使いやすくしよう

～プロジェクトひとりでできるもん！～ 　

Last Update: 5th, May, 2000

概要

　「ひとりでできるもん！」でおなじみの(有)秋月電子通商から発売されている紫外線計キットのキャッチフレーズ?には、「UV防止製品のチェックに、彼女の日焼けアラームに最適！」と書かれています。キットをそのまま作った場合は「UV防止製品のチェックに」適しています。なぜなら、「ひとりでできるもん！」の紫外線キットをつくろうのページ「使ってみよう」にあるように、ケースのフタに紫外線カットの乳液等を塗ることができるからです。しかし、「彼女の日焼けアラーム」として彼女にプレゼントするとなると、ちょっと考えものです。正確に計測するにはフタをいちいち外さなくてはなりません。それに、液晶表示器とUVセンサが平行ですと、持ち歩いて表示を読む場合、自らの体でUVセンサを日陰にしてしまいます。
　彼女にプレゼントするモデルの原型を考案してみました。これはそのときの製作メモです。

　UVセンサを露出させ、光源(太陽)に垂直に当てた状態で、楽に表示が読めるものを作りました。

キット及び組み立てについて

　キット及び組み立て(DVMキット部)については紫外線キットをつくろうのページを御覧ください。
　ここでは、ケースの製作とUVセンサー部の組み立てについて説明することにします。

1.ケースの製作

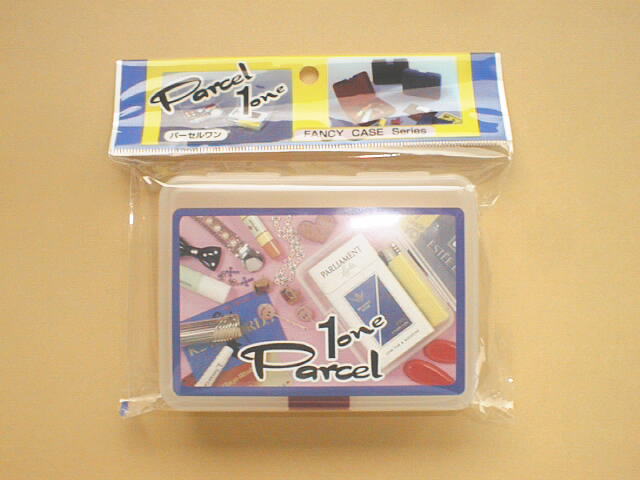

　まずはケースを選びです。ガイガーカウンタ液晶表示とデジタル照度計のケースを見つけた100円ショップには、大小さまざまなプラスチックケース類が販売されています。目的とするものよりやや大きめでしたが、「なんじゃ村」で、手ごろなものが見つかりました。(株)カゴメ化学工業のパーセルワンという製品です。

　レイアウトを決めたら、ドリルやカッター等で加工します。ケースは2mmほどのP.P樹脂で出来ているので、加工は簡単にできます。しかし、UVセンサを取り付ける一辺4mmの正方形の穴(センサー取り付け窓)は、ちょっと苦労しました。

2.UVセンサーと電圧計(DVM)、スイッチ等の取り付け

　キットにスイッチは含まれていませんので、別途用意が必要です。紫外線キットをつくろうのページに倣い、電源スイッチと感度切換えスイッチを兼ねて、ON-OFF-ONの3ポジションタイプの2回路3接点トグルスイッチを用意しました。
　まず、UVセンサーを取り付けます。簡単に言えば、裏に強力な両面テープで薄いP.P樹脂板(以前失敗したケースの端切れ)を貼り付け、さらにビス止めして、しっかりと固定するということになります。ここが、この作品の一番のポイントともいうべき所ですので、やや丁寧に説明しましょう。

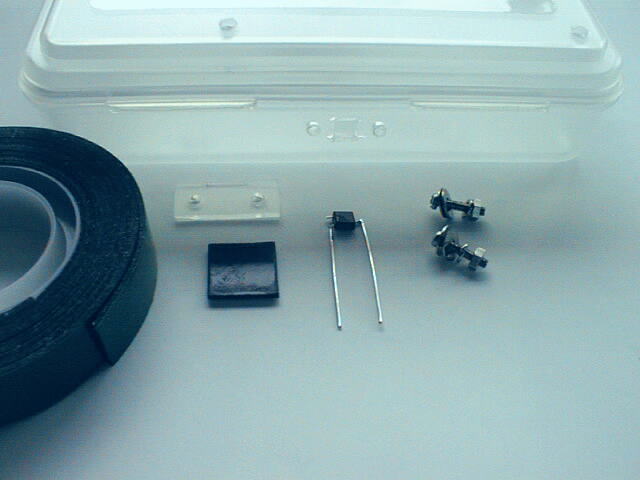

あらかじめUVセンサーのアノードとカソードにリードを付けておきます。両面テープやビス、小さなP.P樹脂板を用意し、ケースとP.P樹脂板材にはビスの穴を開けておきます。両面テープは、厚手の発泡ウレタン製で弾力のあるものを選びました。

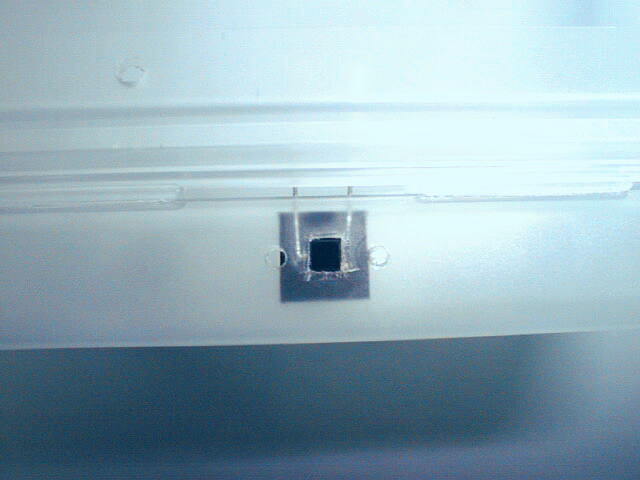

12mm角に切った両面テープの粘着面シールの一方をはがして、その中央にUVセンサーを置き、ケースの裏側から、開けておいたセンサー取り付け窓にセンサーをピッタリとはめて、強く押さえます。

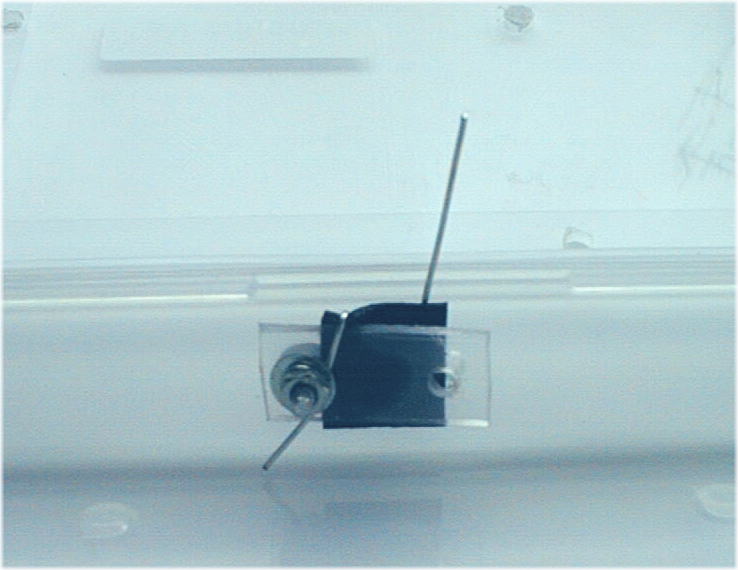

両面テープのもう一方の粘着シールをはがして、ビス穴が合うように小さなP.P樹脂板を貼り、ビスで止めます。このときに、センサーにつけたリードを折り曲げ、ネジと一緒に固定しました。ビスに固定した理由は、配線のハンダ付けの時に、熱が少しでもネジに逃げてくれればと考えたからです。UVセンサーはダイオードですから、熱には強くありません。
2つのビスをバランスよく、しっかりとしめて、両面テープを密着させることにより、センサーの固定をより確かなものにします。

　つぎに、調整の終えた電圧計(DVM)やスイッチを取り付け、電圧計(DVM)のシールド板代わりの導電シールを貼り付けました。

3.UVセンサー部の組み立てと配線

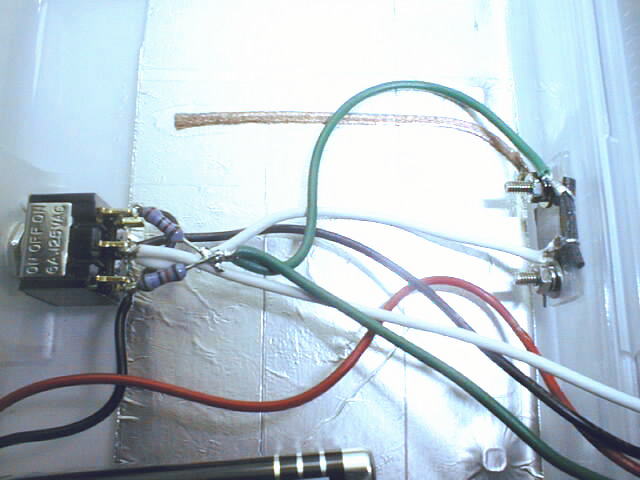

　UVセンサーを組み立てるといっても、新たに取り付けるパーツは、太陽光の紫外線と微弱な紫外線とを切りかえる抵抗2本だけで、既に取り付けられているUVセンサーやスイッチを配線するだけです。抵抗は、スイッチの端子に直に取り付けました。配線は、UVセンサー部にこだわらず、全体のやりやすい部分からしていきました。

できあがり

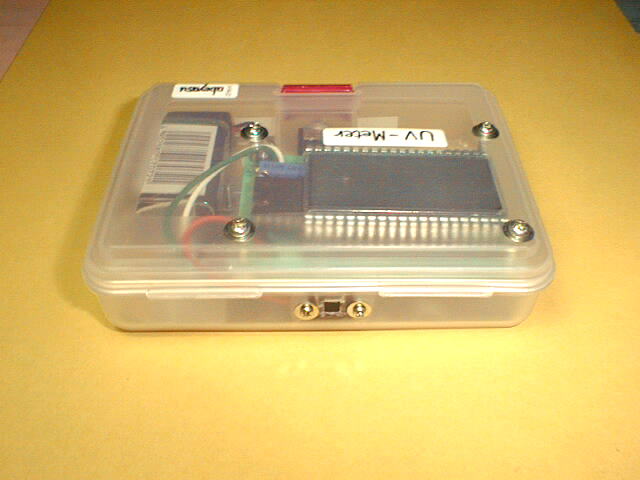

　配線が完了したら、フタをパタンとしめれば、「ハイ、できあがり！」
　彼女が使うのですから、スイッチに「OFF、太陽光、微弱」の表示くらいは付けておきましょう。近年、電気製品のスケルトンタイプが流行ってますから、きっと喜んでもらえるはずです。
　あとはお好みに応じて「キティちゃん」のシールでも貼ればサイコーです。

　さっそく長女が喜んで使っています。まあ長女も彼女のうちですなあ。お肌が気になる年頃になりましたか。　
