第3回インターネット災害訓練について

1998年4月
新潟インターネット研究会

1. はじめに

1995年1月17日に発生した阪神大震災では、6.425人の死亡者、そして50万棟近くの建物が損壊し、大都市での地震の恐ろしさとともに、災害時の対応やライフラインの脆弱性など、さまざまな問題点を浮き彫りにした。
しかし、インターネット上においてはWWWを始めとして、NetNewsやメール、IRCなどで逐次その状況が公開され、その有用性を改めて証明した形となった。

インターネットはもともと軍事用に開発されたものであり、ある一部が損傷を受けても全体としては機能を保つことができる特性を持つ。この特性は災害時においても有用であり、通信路さえ確保できれば、被害状況などの各種情報を世界各地にリアルタイムに伝えることができるのである。
ただ、このようなしくみが実際に機能するためには、ネットワークの運用やそれに付随する技術的問題、そして法制度の壁など、さまざまな課題を解決する必要がある。

これらの点を踏まえ、インターネット技術に関する研究を行っているWIDEプロジェクト(代表: 村井純 慶應義塾大学教授)では、インターネットを用いた生存者情報データベースを構築し、訓練という形で実際に稼働させることでその有用性を実証するとともに、問題点を洗い出すことで災害時のインターネット運用のノウハウの蓄積を目指した。
この生存者情報は「私は生きています = I Am Alive」からIAA情報と名付けられ、この訓練はIAA訓練と呼ばれる。 このIAA訓練は1997年1月17日に第1回が行われ、以降毎年1月17日に行われており、今回で3回目である。

この報告書は、さる1998年1月17日(土曜日)に実施された第3回インターネット災害訓練についてまとめたものである。

2. 概要

(1) ネットワーク概要

このIAA訓練のシステムでは、生存者情報の入力と検索を行うことができる。
まず今回の訓練でのネットワーク構成について説明する。構成図を図1に示す。

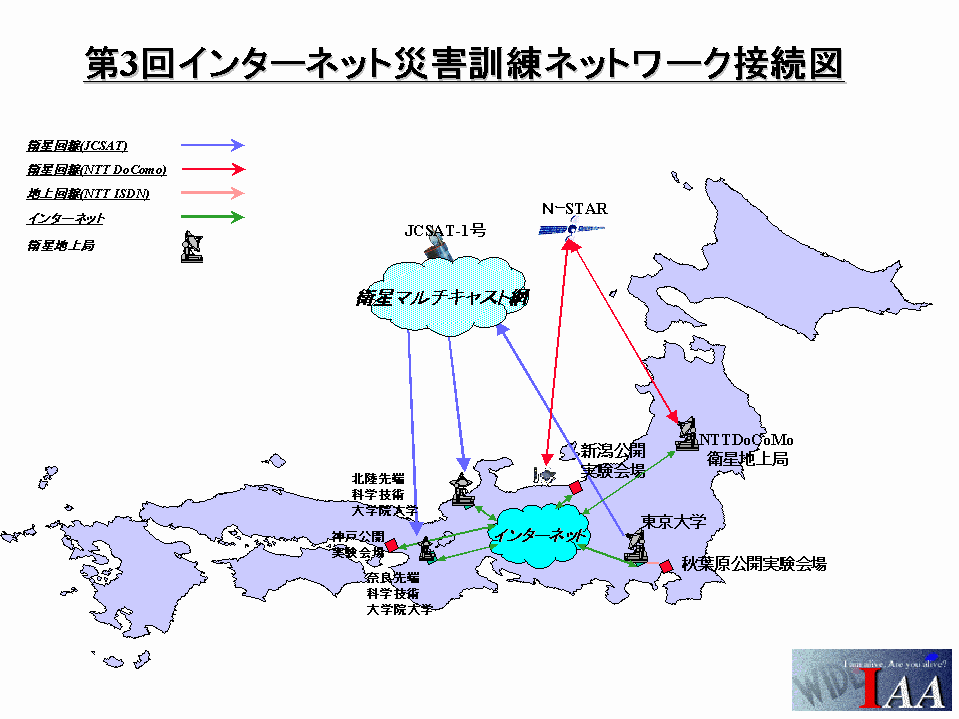

IAA Network Structure

図1: 第3回インターネット災害訓練ネットワーク接続図(WIDE提供)

IAA情報を処理し、蓄積するIAAサイトは東京大学、北陸先端科学技術大学院大学、奈良先端科学技術大学院大学の3ヶ所に設置され、インターネットに接続されているとともに通信衛星JCSAT-1号によって接続されている。これによって、インターネットに接続されていればどこからでも訓練に参加できる。
実験会場は新潟と神戸の2ヶ所に設置され、同じくインターネットに接続されている。 新潟ではNTT DoCoMoの衛星携帯電話も用意され、NTT DoCoMoの衛星地上局を通じて、電話網経由でインターネットに接続されている。

(2) システム概要

次に、IAAシステムの概要を図2に示す。

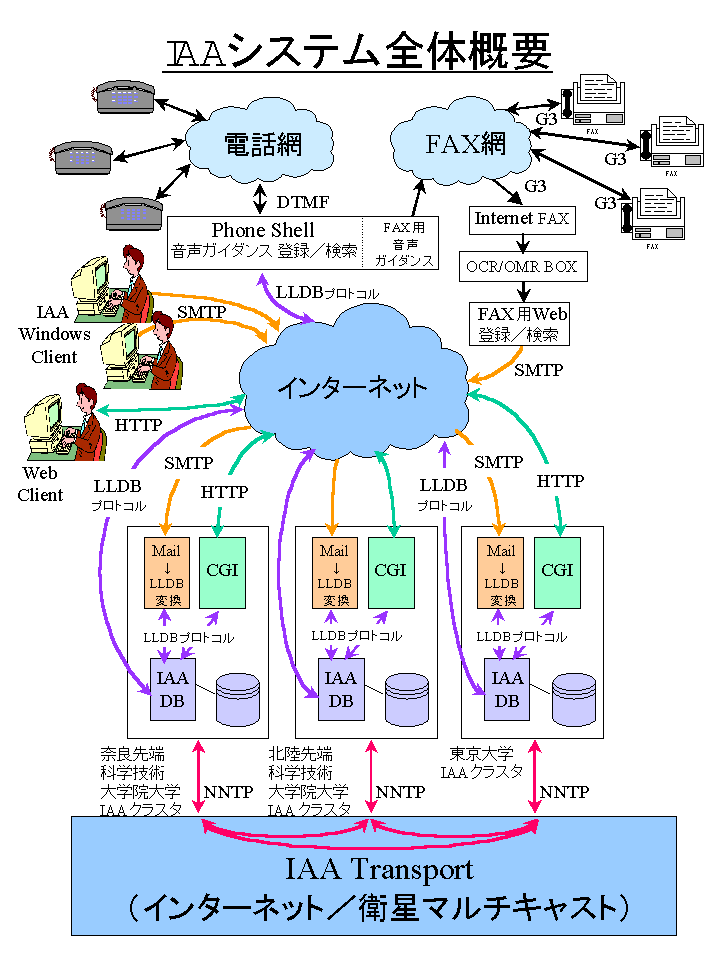

IAA System Overview

図2: IAAシステム概要(WIDE提供)

IAAシステムを構成する機能系はIAAクラスタと呼ばれ、大きく4つにわけることができる。

  1. 入力部: IAA情報の登録要求や検索要求を受け付ける部分。
    入力方法としてはWebクライアント、専用ソフトウェア、電話、FAXの4つが用意され、現場の状況に応じて複数の手段による情報登録が可能となっている。
    入力された情報は各方法に応じて適切な形に処理され、蓄積部に蓄積される。
  2. 配送部: IAAサイト間で情報の交換を行う部分。
    ある場所で登録されたIAA情報はIAAサイトに蓄積されるが、このとき3ヶ所に設置されたIAAサイト間では同じ情報を持つ必要がある。 配送部を通じて情報を3つのIAAサイトに送り、どのサイトへの問い合わせでも同一の情報が返されるようになっている。
  3. 蓄積部: 入力されたIAA情報を効率よく検索できるように蓄積する部分。
    検索しやすいようにインデックスを作成し、IAA情報を効率よく検索できるようになっている。
  4. 検索部: 利用者からの検索要求に対し、実際に検索を行い、その結果を返す部分。
    入力された検索条件を蓄積部に提示し、検索された結果を出力する。

(3) 入力部について

今回は入力方法として、Webクライアント、専用ソフトウェア、電話、FAXの4つが用意された。 各々の入力方法と処理について説明する。

Webクライアントによる入力では、入力された項目がHTTP(HyperText Transfar Protocol)を用いてインターネットを経由し、CGIプログラムで処置されたのち、IAAデータベースに登録される。
専用ソフトウェアによる入力では、入力項目はSMTP(Simple Mail Transfar Protocol)を使ってインターネット経由でIAAサイトに届けられ、メール->LLDB変換を施され、IAAデータベースに登録される。
電話による入力は、氏名などの情報をページャ(ポケベルなど)と同様の方法で電話機のプッシュボタンから入力する。 プッシュボタンが押されたときに発信されるプッシュトーン(DTMF)をPhoneShellで解析し、データベースに登録できる形に変換する。 変換された項目は直接LLDBプロトコルでデータベースに直接入力される。
FAXの場合は、インターネットFAXで受信された後、OCR/OMRでコンピュータに読み込まれ、デジタル化される。 デジタル化されたデータは専用ソフトウェアの場合と同様の流れをたどり、IAAデータベースに登録される。

3. 新潟会場について

新潟会場では、NTT新潟支店ビル1FのNTTプラザ(新潟市東堀前通り7番町1017番地)を借用して訓練に参加した。 同会場にはMacintoshが12台、Windowsマシンが3台、FAX登録用のFAXが1台用意された。
また、今回は初の試みとして、衛星携帯電話によるインターネット接続とIAA情報の登録、検索を行った。 衛星携帯電話ユニットを用い、NTTプラザ前の路上から衛星携帯電話経由での接続を試みた。

4. 訓練状況

(1) 当日までの準備

1月17日の訓練当日までに、以下の準備を行った。

プレスリリースの作成、配布
IAA訓練に関するプレスリリースを作成し、県内各報道機関、並びに官公庁に対しプレスリリースを配布し、一般への広報をお願いした。
Webコンテンツの作成
新潟インターネット研究会のWWWサーバ(http://www.nisoc.or.jp/)にIAA訓練のお知らせを掲示し、当日会場に来られない方に対しても、インターネットからの参加を呼びかけた。
テレビによる告知
実験直前の1月15日、新潟テレビ21(NT21)で夕方に放送されている「いきいきワイド」内の宣伝コーナーに当会のメンバーが出演し、17日の訓練についての簡単な広報、説明を行った。
アンケートの作成
今後の訓練に役立てるため、当日の来場者にアンケートを記入してもらうことにした。 このアンケートの項目はWIDE側から提示されたものをもとに、若干の変更を加えた。
説明画面の作成
IAAについての説明を行うため、PowerPointによるオートデモを作成した。 当日はこのデモを流し、来場者の理解を助けた。
その他
以上のほかにも、当日の会場内外に掲示する看板の作成、会場や各種機材の手配など、当日の訓練に向けての準備が行われた。

(2) 当日の模様

1月17日は午前9時から午後5時まで会場を公開した。
この日の来場者は約90名、アンケート有効回答者数は26通であった。
また、報道関係の来場者も多く、この訓練への関心の高さをうかがわせた。
以下に、各入力方法における当日の状況をまとめる。

Webクライアント
当日はMacintosh6台、Windowsマシン2台をWwbクライアント入力用として準備した。 WebクライアントソフトとしてはNetscape NavigatorとInternet Explorerを使用した。
やはりキーボードから漢字入力に戸惑う人が多く、メンバーのサポートが必要であった。 来場者の中からは「名字、名前のみでの検索はできないか」「ローマ字による読み登録時のゆらぎ(ち→ti/chiなど)を吸収できないか」などの意見が聞かれた。
しかし、検索時の手段としては有用であり、実際に来場者のほとんどがWebによる検索を行っていた。検索専用としてはみればこれに勝るものはないだろう。
専用クライアント
この専用ソフトはWindows 95専用だったために、Windowsマシン1台にインストールした。
このソフトから登録された情報は若干のタイムラグがあったものの、すべて正常に登録されていた。 しかし、他の入力に比べると入力項目が少ない点と、Webの場合と同様にキーボードからの入力で戸惑うのではとの点が指摘されている。
入力手段としてはWebと同程度であると考えられる。
電話
電話入力については、当日用意したFAX回線を利用した。
しかし、入力方法が面倒なせいか、利用者は少なく、担当者からも「氏名は分けずに一度に登録したほうがよいのではないか」「状態確認は入力するだけでなく、肉声でも登録できたほうがよい」などの意見が出された。
通信手段が簡単に確保できる点で電話入力はよいと思われたが、実際には時間(約4分)も手間もかかり、有効な手段とはいい難い。
FAX
FAX登録については約20名ほどが行った。
キーボードを使わずに紙に直接書くという手軽さは来場者にも好評で、アンケートの内容も好意的なものが多く見受けられた。
実際の災害時には回線や機材の確保といった問題はあるが、入力手段としては非常に有効であると考えられる。
衛星携帯電話
実験当日、デモンストレーションを兼ねた衛星携帯電話による通信実験を4回行った。 失敗が1回あったものの、残りの3回は問題なく接続できた。
気になる速度であるが、Webによる登録、検索においては十分だったものの、メールやニュースを読む際には9600bpsという遅さが目についた。
また、今回は自作のHUBと、OSにNetBSDを用いたノートパソコンを用いて複数パソコンを接続し、衛星電話回線の共有を試みた。 速度的には多少不満があるものの、機能的には問題なく、地上回線に影響されない衛星携帯電話の強みが十分発揮された形となった。

5. まとめ

以上のように、今回の実験を通じて各方法の長所/短所が明らかとなった。
まず入力手段としてはFAXが好評であった。 これは「紙と鉛筆」というもっとも身近なインターフェイスを用いている点にあると考えられる。 OSだのかな漢字入力だのといったものに煩わされることなく、本来の登録作業を行うことができることは、登録する側のみでなく、会場を運営する側にとっても説明の手間が少なくなるというメリットもある。
次に検索であるが、こちらはWebが向いているといえる。
限られた通信回線を有効に利用するという観点から考えると、1台が1回線を占有するFAXより、複数端末をつないで使用することができるコンピュータによる検索のほうが効果的であることは自明である。
ただし、入力項目や検索時のインターフェイスについてはまだまだ検討の余地がある。 とりわけ入力項目については、それらの情報は被災状況を知らせる「公開情報」という側面を持つとともに、個人の所在地や年齢などの「秘密情報」という側面を持っている。 両者のバランスをとりつつ、どこまで情報を公開できるかが今後の重要な課題となる。

また、今回は衛星携帯電話によるインターネット接続を行ってみたが「思ったより使えるな」というのが実験参加者の感想であった。
アナログ回線で33.6kbps、ISDN回線で64kbpsが当り前になった昨今、9.6kbpsという「超低速回線」がどの程度使えるのかといった心配はあったが、Web入力/検索で使う限りではあまりストレスは感じられなかった。
しかし、メールを読んだり、1回線を複数で共有するとなるとその遅さは隠せない。 メールについてはIMAPを使って必要なメールのみを転送したり、Webについても代理サーバの設置などによって、極力トラフィックを減らすことが効率よく運用ためのカギとなるだろう。
電源確保という問題はあるものの、地上回線の影響を受けにくいことから、通信回線としては非常に有効であると思われる。

次回の第4回訓練では、今回の反省点をもとによりよいシステムが構築され、日本のインターネット運用技術の向上に寄与することを願ってやまない。
